概述
隨著通信事業的迅猛發展和通信技術的不斷進步，以三大運營商為主體的通信企業和其他交通、銀行、證券、保險、大型工礦、連鎖企業的機房動力環境綜合監控系統已經成為企業通信運維管理的重要組成部分，有關數據中心的供配電設計已經成為熱門問題，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。
計通機房供配電監控系統是一款高安全、穩定可靠的滿足大數據要求的數據中心機房監控系統。系統與前端各智能環境設備進行實時通訊交互，通過智能監控、分析、控制，并以多樣化的報警處理機制和友好的展現方式，使數據中心運維人員及時了解數據中心供配電設備運行狀況，大大降低管理人員負擔，提高數據中心配電運行效率。
參考標準
GB 50174-2008 電子信息系統機房設計規范
GB 50462-2008 電子信息系統機房施工及驗收規范
GB/T 17215.322-2008 靜止式有功電能表（0.2S級和0.5S級）
數據中心能耗檢測標準及實施細則
GB 50052 供配電系統設計規范
配置方案
配電組成
數據中心主要由變配電、供配電系統、UPS系統、空調暖通、消防、安防、動力環境監控系統、機房設備、機房照明等組成。
完善的數據中心的供配電系統，具有無可比擬的重要地位。保障數據中心用電設備的正常運行，切實提升數據中心的保障能力，確保核心機房供電系統的安全、可靠運行。
SFERE數據中心電力監控系統，在實現全面采集電力設備數據、設備用能、事件記錄、報表功能、電能質量監測的基礎上，通過強大的軟件分析、統計功能、實現供配電系統異常報警，最大程度預防事故發生。

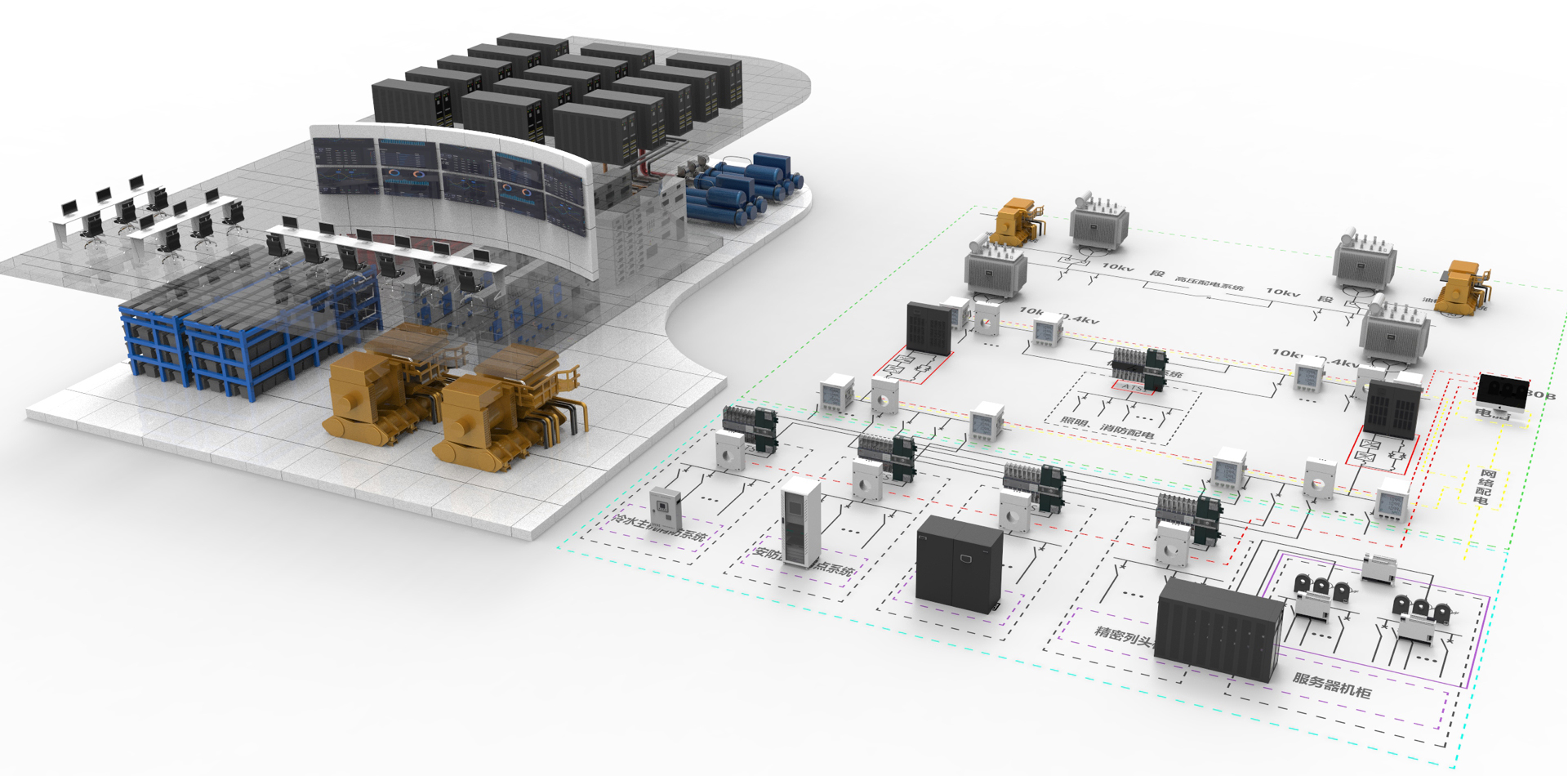

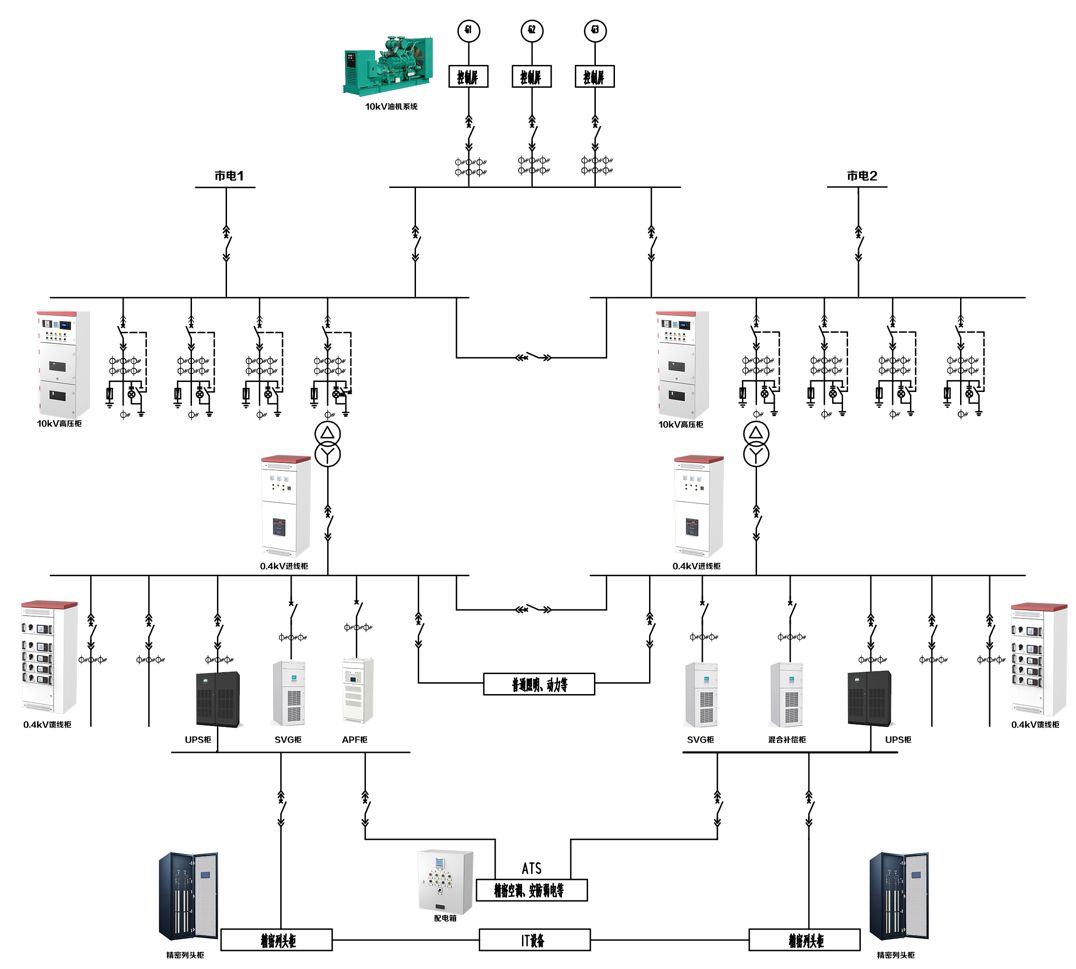

數據中心的用電經過高壓配電室從兩路市電（主備）和一路高壓柴油發電機（備份）引來，通過高壓開關柜，供配給下端變壓器，由低壓配電柜饋線至UPS柜，經UPS饋線柜至數據中心精密列頭柜分配給各機柜PDU。同時低壓配電箱由低壓配電柜和UPS饋線柜引來，為數據中心精密空調、照明、安防等設備提供電力。

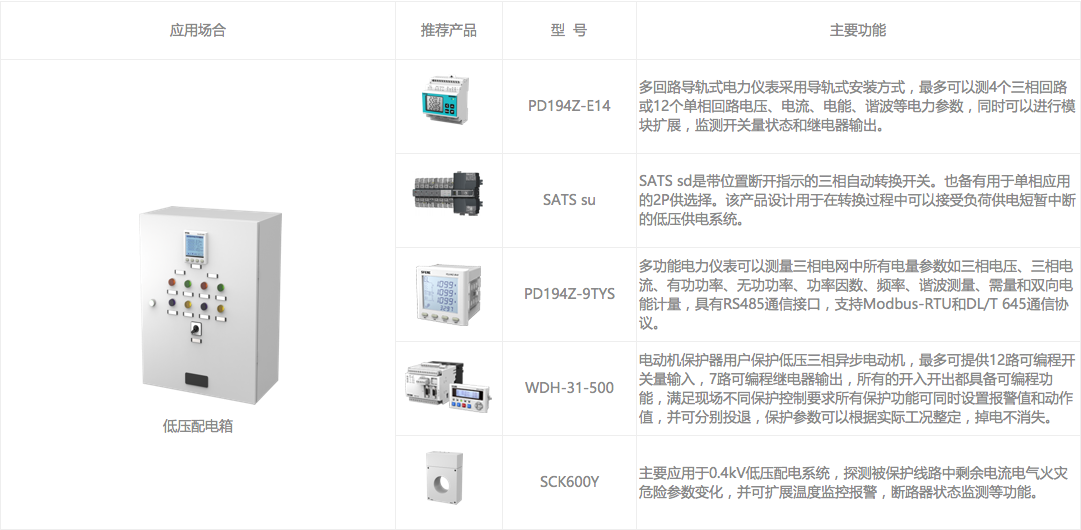

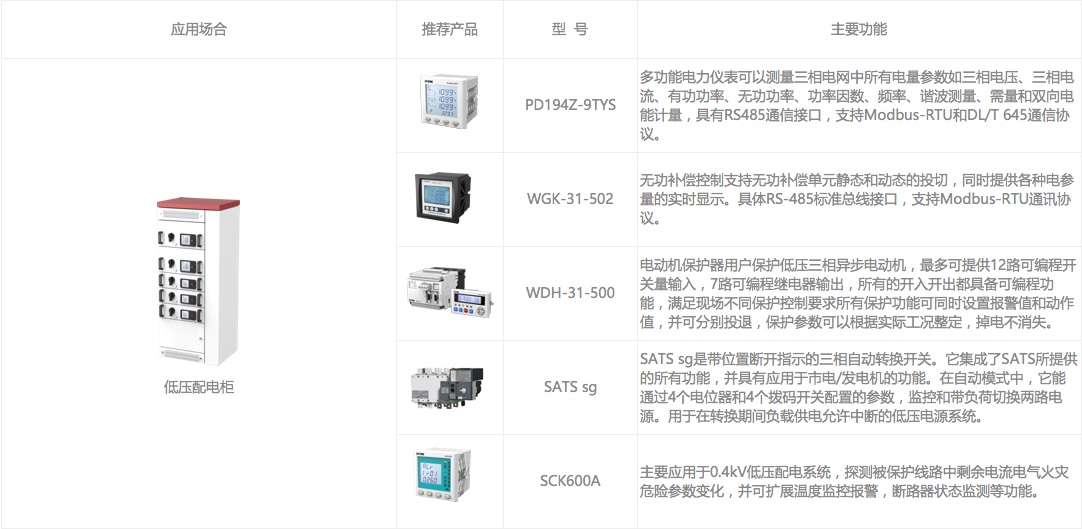

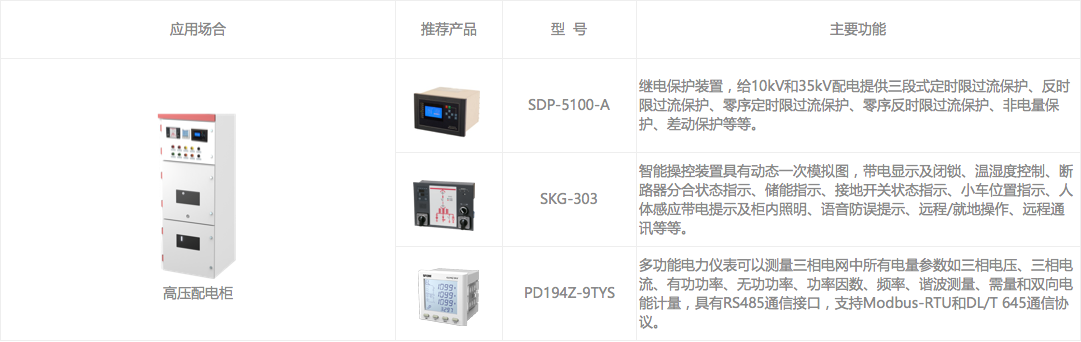

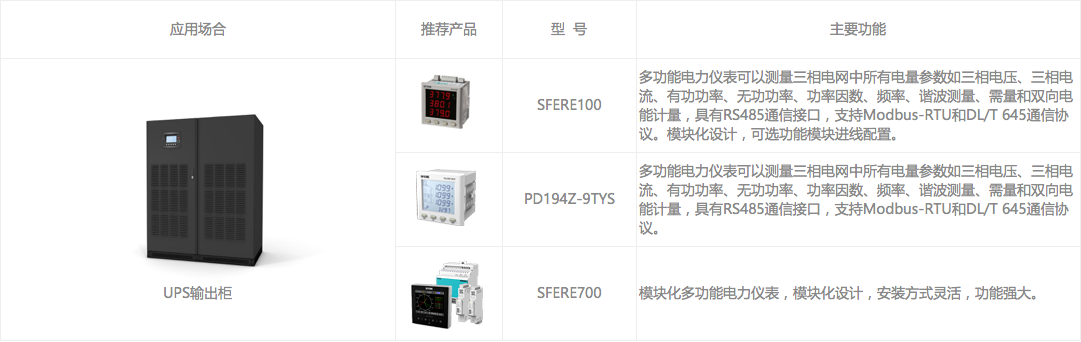

應用場合

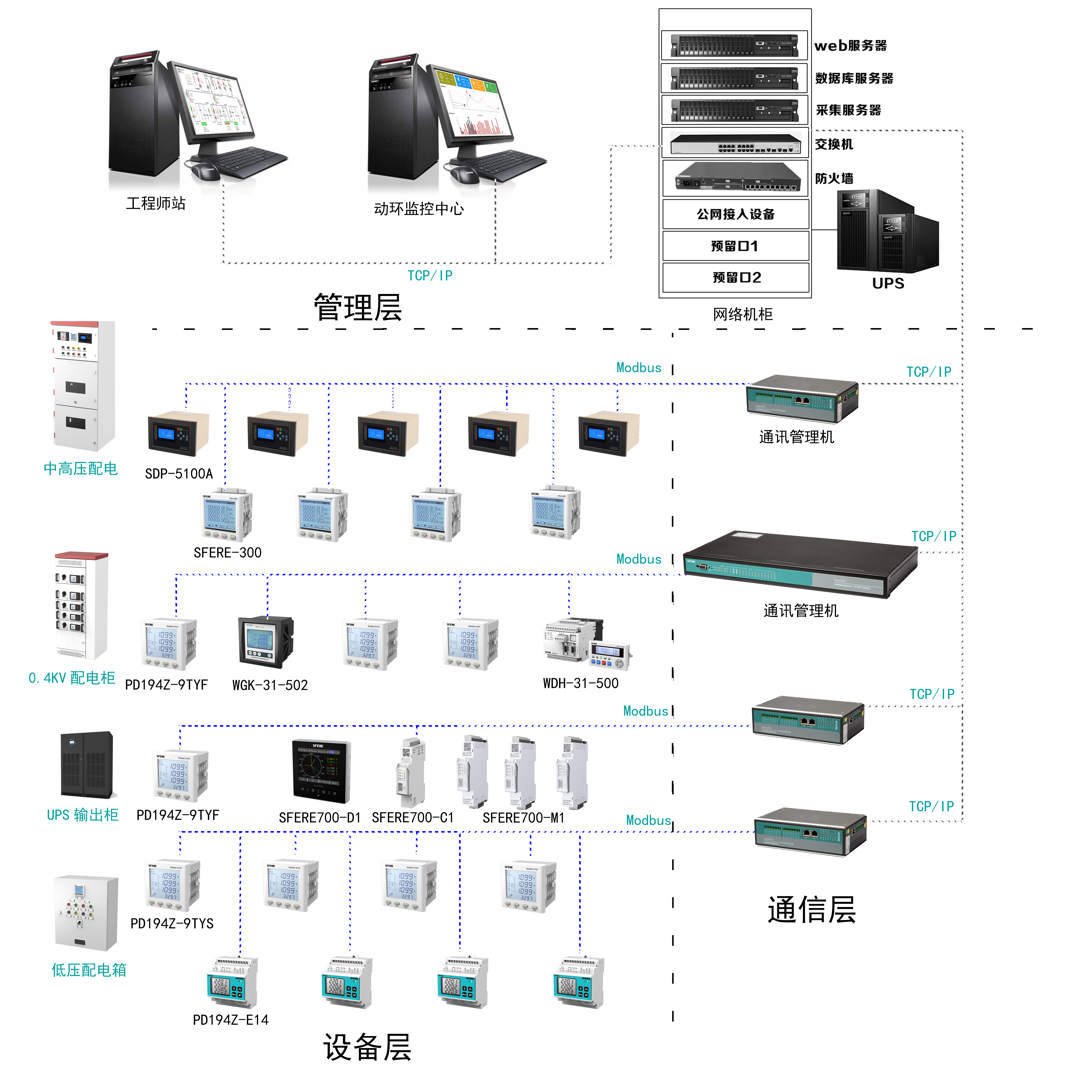

系統架構
數據中心配電監測系統方案可實現對數據中心機房內外的用電設備進行實時監控、設備維護與控制、電能質量管理、能源成本整體管理，提高監控的實時性和可靠性、提高能源的使用效率、優化能源成本、增加動力系統的可靠性和有效性。
管理層一般設于管理值班室，包含監控管理計算機（服務器）、打印機、UPS、對時裝置、遠動裝置以及安裝于監控管理計算機的監控管理軟件。管理層計算機可以放置于值班室的操作臺面上，也可以安裝于網絡機柜組成監控屏。
通信層包含網絡交換機、數據采集器、光端機以及用于和站控層連接的其他網絡設備，安裝于數據采集箱，數據采集箱和間隔層設備就近安裝，可以掛墻安裝。通信層是一個承上啟下的物理層，負責把間隔層裝置的信息傳送給站控層，并且把站控層的命令下達給間隔層裝置。
設備層設備包含安裝于高低壓開關柜和配電箱上的微機保護裝置、多功能電力儀表、水表、氣表、熱量表以及其他智能設備：如直流屏、變壓器溫控儀等等。現場設備層設備通過現場總線方式連接到數據采集器設備上，數據采集器經過轉換后通過以太網送至站控管理層。
監控功能

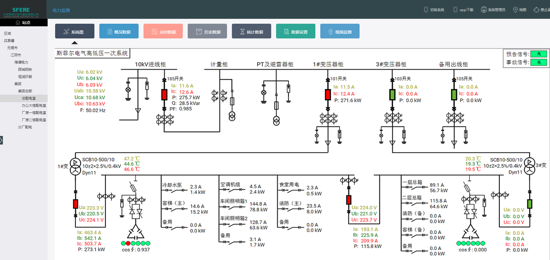

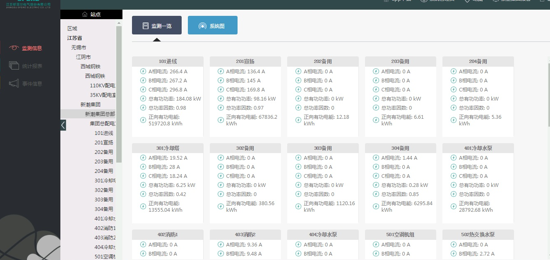

系統運行監視
支持?jǐn)?shù)據中心變配電系統一次圖顯示模式，實時采集顯示高低壓回路的電流、電壓、功率、功率因數等電量參數。具備各種顯示顏色顯示開關分合閘狀態，同時提供聲光告警。為運維人員提供直觀的圖形及數據。

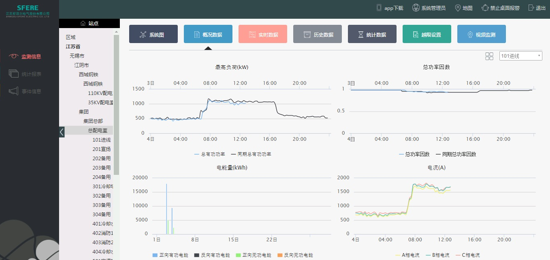

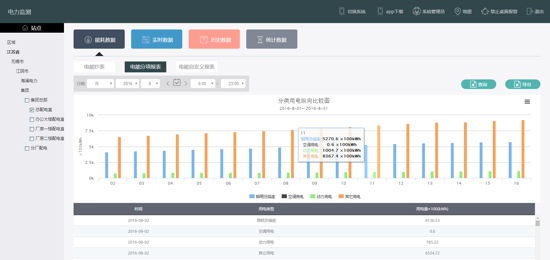

用電概況
快速了解數據中心配電整體運行狀況，也可方便的瀏覽各配電回路的功率、電流、功率因素變化曲線以及每日電能用量棒圖，同期用電對比，可為運維人員直觀掌握用電趨勢。
趨勢曲線分析
趨勢曲線系統可實時連續監測設備的運行參數，如用電功率負荷、故障發生瞬間的波形捕捉，幫助用戶動態分析各類數據的歷史變化狀況，為運維管理人員對供電系統某一時段內的參數變化和將來趨勢預判提供有力的數據依據。

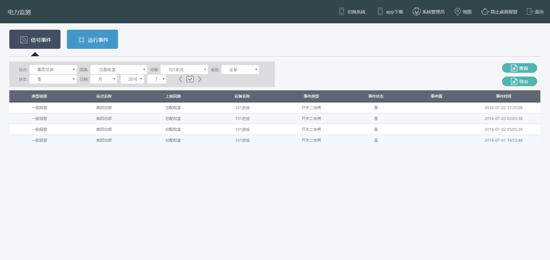

事件順序記錄及查詢
實時監視各回路的報警狀態、跳閘狀態、開關變位狀態等各類狀態事件信息，對報警、跳閘監測事件發出明顯聲光報警，并記錄系統所發生的所有事件，以便為操作人員做詳細分析提供數據保障。
圖形化分析管理
系統可生成各種運行統計動態圖像系統，如電壓棒圖、餅圖、相角圖，可圖形化分析各類電網參數的實時變化；并可對影響系統負荷正常運行的敏感性電力參數設置報警和跳閘限值，提前發出報警或自動發送跳閘輸出控制，確保系統的可靠性。

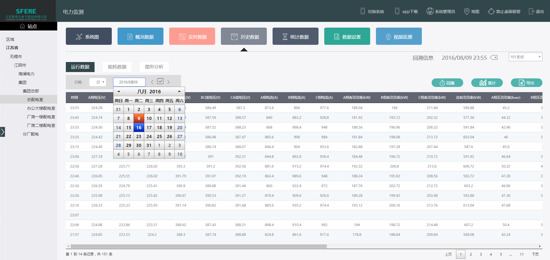

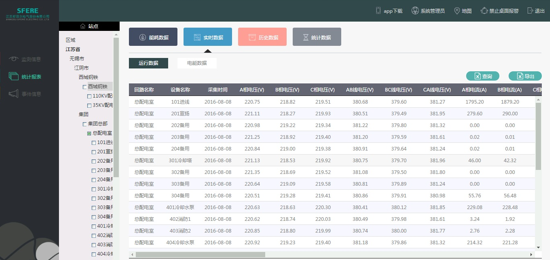

實時數據報表系統
實時報表系統為運行系統提供統一表格模式的數據和狀態實時顯示，可實時對各回路進行動態比較和監視，實時報表支持excel格式導出數據，方便進行二期處理。
歷史數據報表查詢
歷史報表系統可提供各類歷史數據報表查詢，如日?qǐng)?bào)表、月報表、季報表、年報表等，對如電流、電壓、功率負荷、電能計量等各類歷史數據進行數據查詢，生成各類統計數據，為用戶計量統計，內耗分析等需求提供數據支持。
